Häufige Fragen (FAQ)

WattWächter baut kein WLAN zur Ersteinrichtung auf

In seltenen Fällen kann es vorkommen, dass der WattWächter beim erstmaligen Einschalten kein WLAN zur Ersteinrichtung aufbaut. Führen Sie in diesem Fall einen Werksreset durch.

Dazu muss das Gerät durch mehrmalige Unterbrechung der Spannungsversorgung insgesamt 7x neu gestartet werden (beim Aus- und Einstecken des USB-Kabels dieses jeweils 2–3 Sekunden ein- bzw. ausgesteckt lassen). Beim 7. Mal erfolgt der Werksreset.

Sollte dies nicht funktionieren, wenden Sie sich bitte an unseren Support unter: support@smartcircuits.de

PIN-Eingabe am Stromzähler

Die PIN des Netzbetreibers kann z.B. mit einer Taschenlampe über die optische Schnittstelle eingegeben werden. Es gibt allerdings auch Smartphone-Apps, die bei der Eingabe behilflich sind:

  • Android: StromPIN
  • Apple iOS: Stromlampe

Sensor wird vom SmartMeter abgestoßen / weggedrückt

Der SmartMeter scheint einen Magneten eingebaut zu haben, dessen Ausrichtung nicht zu dem Magneten im WattWächter passt. Gehen Sie wie folgt vor:

  1. Trennen Sie den WattWächter vom Strom
  2. Öffnen Sie den Deckel und entnehmen Sie die Platine (einfacher mit eingestecktem USB-Kabel)
  3. Drücken Sie mit einem spitzen Gegenstand (z.B. Zahnstocher) von der Unterseite in die Aussparungen, um den Magneten aus dem Gehäuse zu lösen
  4. Prüfen Sie die richtige Ausrichtung des Magneten an Ihrem SmartMeter
  5. Setzen Sie den Magneten korrekt ein und bauen Sie den WattWächter wieder zusammen

WattWächter ohne SmartMeter testen – Spiegelskript

Um die Sende- und Empfangselektronik ohne SmartMeter zu prüfen, kann ein spezielles Skript verwendet werden. Dieses sendet eine Nachricht über die IR-LED, die vom Fototransistor empfangen werden kann, wenn man den WattWächter ca. 3 cm über eine reflektierende Oberfläche (Spiegel, Messer o.ä.) hält.

Rufen Sie dazu das Menü "Tools" => "Edit Script" auf, setzen Sie den Haken bei "Script enable" und fügen Sie folgendes Skript ein:

>D
>B
->sensor53 r
>M 1
+1,3,o,0,9600,STROM,1,10,5370696567656C74657374210D0A
1,1-0:1.8.1*255(@1,Total Consumed,KWh,Total_in,3
1,1-0:2.8.1*255(@1,Total Delivered,KWh,Total_out,3
1,1-0:0.0.0*255(@#),Meter Number,,Meter_number,0
#

Klicken Sie auf "Save", dann im Menü auf "Console" und geben Sie folgenden Befehl ein:

sensor53 d1

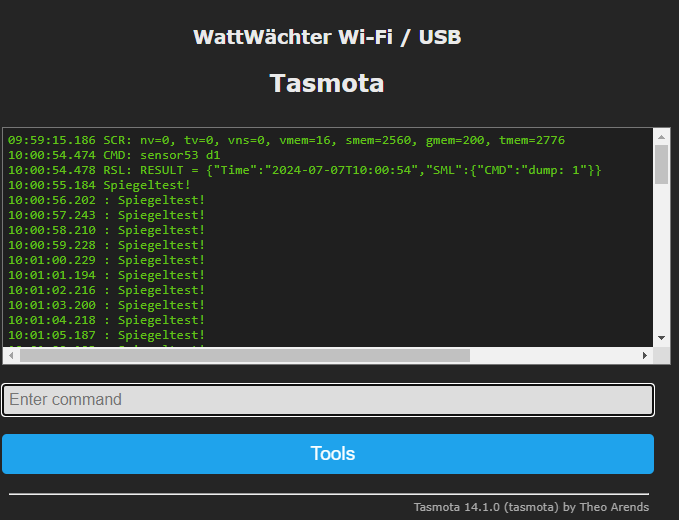

Halten Sie den WattWächter ca. 3 cm über eine reflektierende Oberfläche – in der Konsole sollte der Text "Spiegeltest!" erscheinen.

Spiegelskript Konsole

Zum Abschluss den Dump-Modus wieder deaktivieren:

sensor53 d0

Reset des WattWächters

Es kann vorkommen, dass der WattWächter nicht mehr erreichbar ist, z.B. wenn er in ein neues WLAN integriert werden soll oder sich bei der Eingabe des WLAN-Passwortes ein Tippfehler eingeschlichen hat.

Es gibt zwei Möglichkeiten für einen Reset:

  1. Spannungsversorgung unterbrechen: Den WattWächter durch mehrmalige Unterbrechung der Spannungsversorgung insgesamt 7x neu starten (beim Aus- und Einstecken des USB-Kabels dieses jeweils 2–3 Sekunden ein- bzw. ausgesteckt lassen). Beim 7. Neustart erfolgt der Reset.

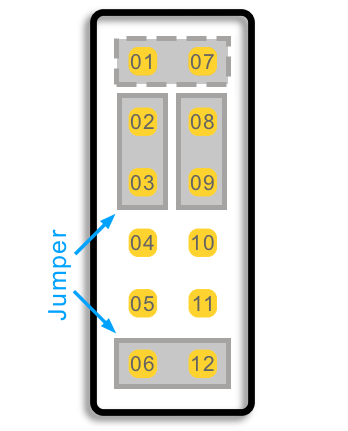

  2. GPIO0 mit GND verbinden: Den WattWächter einschalten, einige Sekunden warten und anschließend GPIO0 für ca. 40 Sekunden mit GND verbinden. Dies kann z.B. durch Setzen eines Jumpers auf die Pins 01 und 07 erreicht werden (im Bild gestrichelt dargestellt).

Reset über GPIO

WattWächter zeigt momentane Leistung nicht an

Wenn der WattWächter nur die Zählerstände für Bezug und Einspeisung anzeigt (i.d.R. ohne Nachkommastellen) und die Anzeige für die aktuelle Leistung fehlt, wird nur der reduzierte Datensatz übertragen.

Dies ist meist der Fall, wenn entweder die PIN nicht eingegeben wurde oder der Parameter "Inf" im Menü des Zählers auf "Off" steht.

Um den erweiterten Datensatz zu aktivieren, muss der Parameter "Pin" auf "Off" und der Parameter "Inf" auf "On" stehen. Wie dies einzustellen ist, lässt sich der Betriebsanleitung des Zählers entnehmen.

GPIO in Abhängigkeit eines Zählerwertes schalten

Falls ein GPIO des WattWächters in Abhängigkeit eines Zählerwertes geschaltet werden soll (z.B. um ein Relais anzusteuern), kann dies über eine Anpassung des Skriptes realisiert werden.

Das nachfolgende Skript prüft jede Sekunde, ob die Leistung auf Phase L1 einen Wert von 700 W überschritten hat. Ist dies der Fall, wird GPIO4 eingeschaltet. Fällt die Leistung unter 500 W, wird GPIO4 wieder ausgeschaltet.

>D

>B
->sensor53 r

>BS
; GPIO4 als Ausgang konfigurieren
spinm(4 1)

>M 1
+1,3,o,0,9600,OBIS
1,1-0:1.8.0*255(@1,Bezug,kWh,bezug,4
1,1-0:2.8.0*255(@1,Einspeisung,kWh,einspeisung,4
1,1-0:21.7.0*255(@1,Watt_L1,W,watt_l1,0
1,1-0:41.7.0*255(@1,Watt_L2,W,watt_l2,0
1,1-0:61.7.0*255(@1,Watt_L3,W,watt_l3,0
1,1-0:0.0.0*255(@#),Zählernummer,,meter_number,0
#

>S
; Wenn Watt_L1 > 700 => GPIO4 ein
if sml[3]>700 {
    spin(4 1)
}

; Wenn Watt_L1 < 500 => GPIO4 aus
if sml[3]<500 {
    spin(4 0)
}

Tasmota-Steckdose in Abhängigkeit eines Zählerwertes schalten

Falls eine Tasmota-Steckdose bei Einspeisung der PV-Anlage ins Netz einen Verbraucher einschalten soll, kann dies über eine Anpassung des Skriptes realisiert werden.

Das nachfolgende Skript prüft jede Sekunde, ob die aktuelle Leistung unter -1.000 W gefallen ist. Ist dies der Fall, wird die Steckdose eingeschaltet. Steigt die Leistung über 0 W, wird sie wieder ausgeschaltet.

>D

>B
->sensor53 r

>M 1
+1,3,s,0,9600,eHz
1,77070100010800ff@1000,Total consumption,kWh,total_in,2
1,77070100020800ff@1000,Total feed-in,kWh,total_out,2
1,77070100100700ff@1,Power,W,power_curr,0
#

>S
; Wenn Power < -1000 => Steckdose einschalten
if sml[3]<-1000 {
    =>WebSend [IP-der-Steckdose] Power On
}

; Wenn Power > 0 => Steckdose ausschalten
if sml[3]>0 {
    =>WebSend [IP-der-Steckdose] Power Off
}

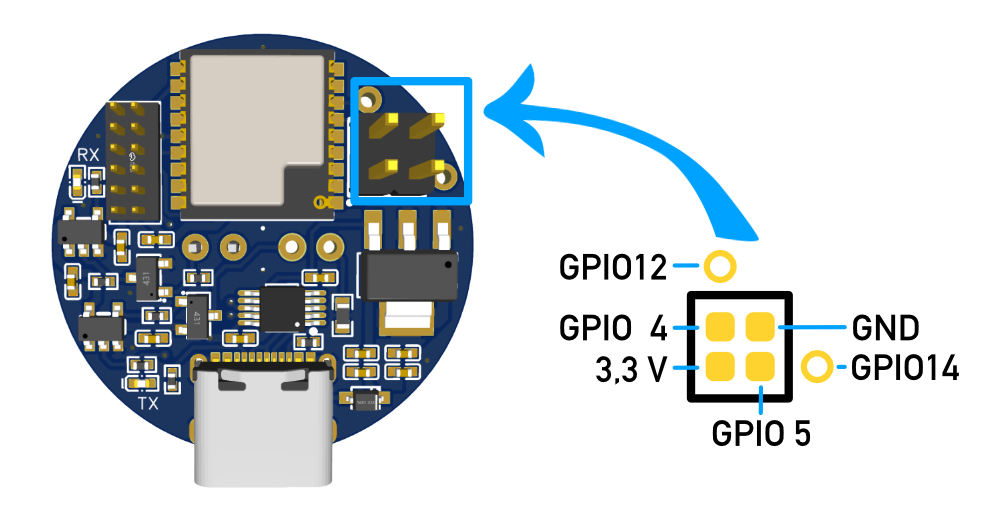

Pin-Belegung der herausgeführten GPIOs

Die Pin-Belegung der herausgeführten GPIOs des WattWächter WiFi/USB kann der nachfolgenden Grafik entnommen werden:

Pin-Belegung GPIOs

Tages- und Monatsverbrauch in der Übersicht anzeigen

Viele Zähler speichern intern Tages- und Monatsverbräuche, die sich über das Display abrufen lassen. Leider werden diese Werte in der Regel nicht über die optische Schnittstelle übertragen.

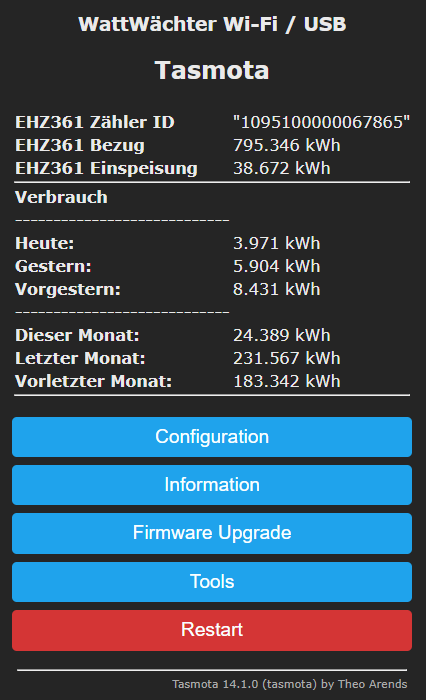

Es gibt aber die Möglichkeit, selbst Tages- und Monatsverbräuche im Skript zu bilden und in der Übersicht darzustellen:

Tages- und Monatsverbrauch

>D
p:nullUhr=0
p:heute=0
p:gestern=0
p:vorgestern=0
p:month1=0
p:month2=0
p:month3=0
hr=0
dy=0
month=0

>B
->sensor53 r

>S
hr=hours
dy=day

if nullUhr==0
  then
    nullUhr=sml[1]
endif

if chg[hr]>0
  and hr==0
    then
      nullUhr=sml[1]
      vorgestern=gestern
      gestern=heute
      month1=month1+heute

      if chg[dy]>0
        and dy==1
          then
            month3=month2
            month2=month1
            month1=0
      endif

      ;p-Variablen im Flash speichern
      svars
endif

heute=sml[1]-nullUhr
month=month1+heute

>M 1
+1,3,o,0,9600,EHZ361
1,1-0:1.8.0*255(@1,Bezug,kWh,bezug,3
1,1-0:2.8.0*255(@1,Einspeisung,kWh,einspeisung,3
1,1-0:0.0.0*255(@#),Zähler ID,,meter_number,0
#

>W
Verbrauch
----------------------------
Heute: {m} %3heute% kWh
Gestern: {m} %3gestern% kWh
Vorgestern: {m} %3vorgestern% kWh
----------------------------
Dieser Monat: {m} %3month% kWh
Letzter Monat: {m} %3month2% kWh
Vorletzter Monat: {m} %3month3% kWh

Hinweis

Dieses Skript wertet die Telegramme eines Hager EHZ361-Zählers aus. Um es auf einen anderen Zähler anzupassen, muss lediglich der Dekodierungsteil zwischen >M 1 und dem abschließenden # ausgetauscht werden. Die Berechnungsroutine erwartet die bezogenen kWh in der ersten Zeile (sml[1]). Falls dieser Wert in einer anderen Zeile dekodiert wird, muss der Index im Abschnitt >S an drei Stellen angepasst werden.

Prometheus-Integration

Der WattWächter unterstützt ab Werk die Integration mit Prometheus. Dazu stellt er unter der Endpunkt-Adresse http://<IP-des-WattWächters>/metrics Daten bereit, die von Prometheus abgerufen werden können.

WattWächter TTL mit WattWächter WiFi/USB verbinden

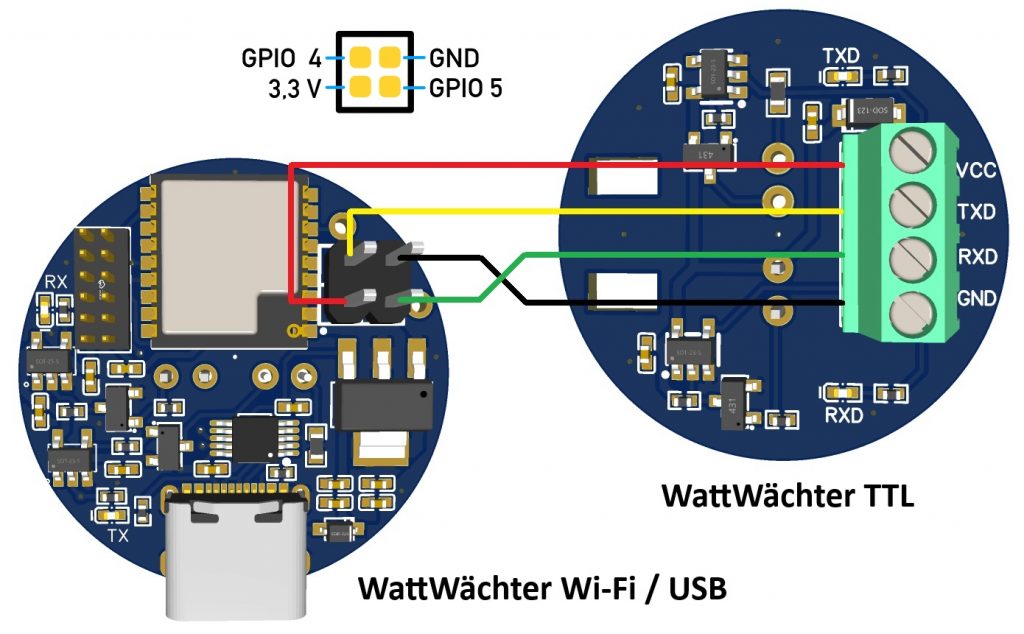

Der WattWächter TTL muss über ein 4-adriges Kabel mit dem WattWächter WiFi/USB verbunden werden. Das Anschlussschema kann der nachfolgenden Grafik entnommen werden:

Anschluss TTL an WiFi/USB

Nachdem beide Geräte miteinander verbunden sind, muss im Skript des WattWächter WiFi/USB ein zweiter Sensor definiert werden. Dabei ist entsprechend obigem Anschlussschema GPIO 5 für RX und GPIO 4 für TX zu verwenden.

Beispielskript für zwei Zähler des Typs Hager EHZ363:

>D
>B
->sensor53 r
>M 2
+1,3,s,0,9600,Zähler 1,1
+2,5,s,0,9600,Zähler 2,4
1,77070100100700ff@1,Leistung,W,P1,0
1,77070100010800ff@1000,Bezug,kWh,B1,2
1,77070100020800ff@1000,Einsp.,kWh,E1,2
2,=h===================
2,77070100100700ff@1,Leistung,W,P2,0
2,77070100010800ff@1000,Bezug,kWh,B2,2
2,77070100020800ff@1000,Einsp.,kWh,E2,2
#

MQTT-Sendeintervall anpassen

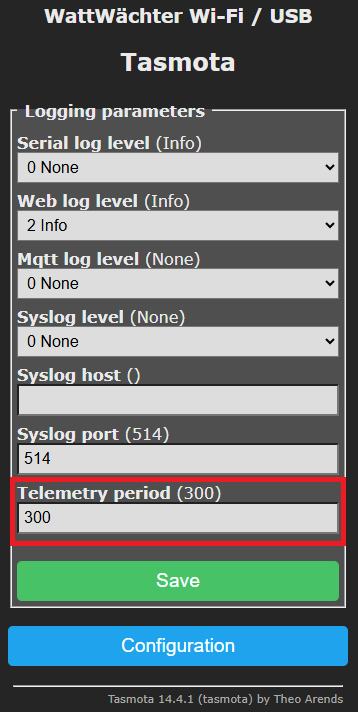

Standardmäßig werden die Daten per MQTT alle 5 Minuten (300 Sekunden) verschickt. Dies lässt sich unter "Configuration" => "Logging" anpassen. Der relevante Parameter ist Telemetry period. Dieser kann bis auf 10 Sekunden reduziert werden.

Telemetry Period

Sollen die Werte noch öfter gesendet werden, lässt sich dies über eine Anpassung des Skriptes realisieren. Sprechen Sie hierzu gerne unseren Support an.

Skriptvariablen per MQTT verschicken

Sollen Skriptvariablen wie z.B. die Monatsverbräuche ebenfalls per MQTT verschickt werden, kann folgender Code in den >S-Block des Skriptes aufgenommen werden:

if upsecs%tper==0 {
    =>publish stat/%topic%/SENSOR_EHZ361_monat %2(month)%
}
  • SENSOR_EHZ361_monat – Bezeichner, mit dem die Variable an das MQTT-System geschickt wird
  • month – die Skriptvariable, die verschickt werden soll
  • %2( )% – legt fest, dass der Wert mit zwei Nachkommastellen verschickt wird

Feste IP-Adresse zuweisen

Dem WattWächter lässt sich eine feste IP-Adresse zuweisen. Geben Sie dazu in der Konsole ("Tools" => "Console") folgende Befehle ein:

savedata 1
ipaddress1 192.xxx.yyy.zzz
savedata 0

Die IP-Adresse muss dem Adressbereich Ihres Routers entsprechend angepasst werden.
