Flashen des Controllers¶

Nur bei Bedarf

Dieser Schritt ist nur nötig, wenn der WattWächter mit einer alternativen Firmware geflasht wurde und du zur Original-Firmware zurückkehren möchtest. Neue Geräte werden ab Werk fertig geflasht ausgeliefert.

Gen.2¶

Beim WattWächter Wi-Fi/USB Gen.2 läuft das Flashen vollständig über den Browser — das Gehäuse muss nicht geöffnet werden.

Verbinde den WattWächter per USB-Kabel mit deinem Rechner
Rufe im Browser upgrade.wattwächter.de auf
Folge den Anweisungen auf dem Bildschirm

Voraussetzungen

Google Chrome oder Microsoft Edge (andere Browser unterstützen Web Serial nicht)
WattWächter per USB-Kabel mit dem Rechner verbunden

Gen.1¶

Programmiermodus aktivieren¶

Um den Controller per USB zu flashen, muss der WattWächter Wi-Fi/USB Gen.1 in den Programmiermodus versetzt werden:

Trenne den WattWächter von der Stromversorgung

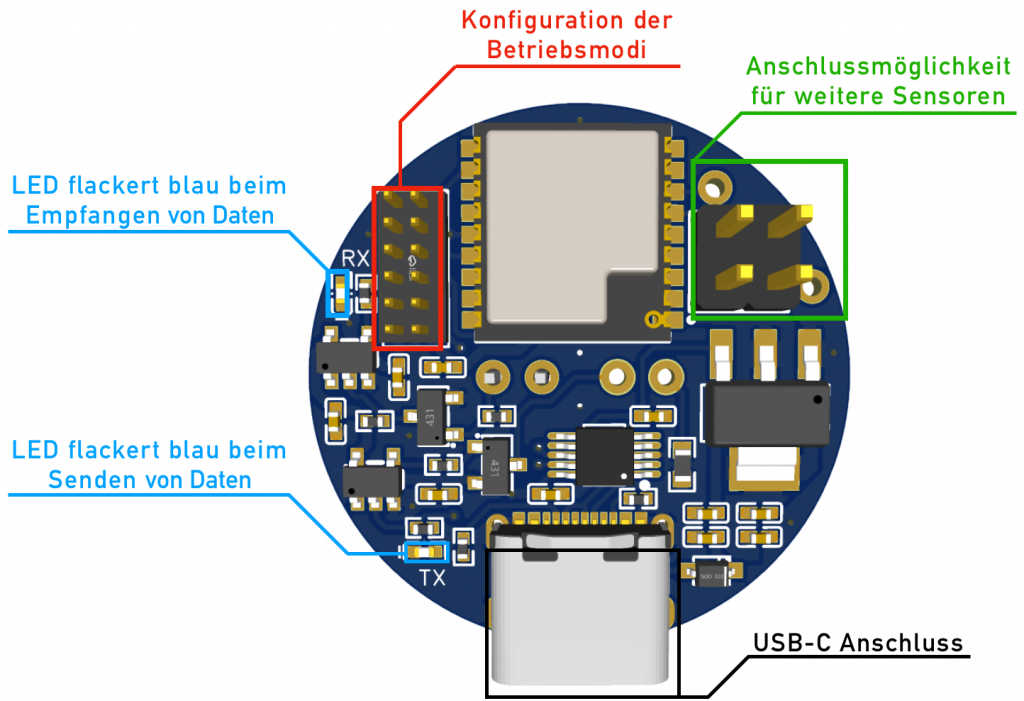

Öffne das Gehäuse

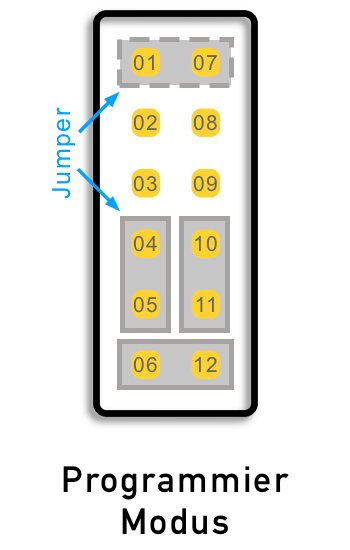

Setze die Jumper gemäß dem Programmier-Diagramm:
Verbinde PIN 01 und 07 kurzfristig (per Jumper oder metallischem Gegenstand)
Schließe das USB-Kabel an den Computer an
Das Gerät startet im Flash-Modus – die Verbindung zwischen PIN 01 und 07 kann nun entfernt werden

Web-Flasher¶

Der WattWächter Wi-Fi/USB Gen.1 kann direkt über diese Seite mit der aktuellen Firmware bespielt werden. Klicke auf den Button, wähle den USB-Port und folge den Anweisungen:

Voraussetzungen

Google Chrome oder Microsoft Edge (andere Browser unterstützen Web Serial nicht)
WattWächter im Programmiermodus (siehe oben) und per USB verbunden

Nach dem Flashen

Vergiss nicht, die Jumper nach dem Flashen wieder in den gewünschten Betriebsmodus zurückzusetzen.
