Inbetriebnahme

Der WattWächter WiFi/USB kommt fertig montiert mit vorinstallierter Software. Für die Einrichtung benötigst du:

• Ein Wi-Fi-fähiges Endgerät (Smartphone, Tablet oder PC)
• Deine WLAN-Zugangsdaten
• Einen vorbereiteten digitalen Stromzähler (SmartMeter oder eHz) mit PIN vom Netzbetreiber

Zähler zuerst vorbereiten

Bevor du den WattWächter anschließt, muss dein Stromzähler freigeschaltet sein (PIN vom Netzbetreiber). Folge dazu der Anleitung Vorbereitung des Zählers.

1. Betriebsmodus festlegen

Wie du den Betriebsmodus festlegst, hängt von der Generation deines WattWächters ab. Welche du hast, erkennst du an der Produktübersicht.

Gen.2Gen.1

Bei der Gen.2 ist der Wi-Fi-Modus immer aktiv — eine Jumper-Konfiguration entfällt. Für die WLAN-Einrichtung gehe direkt zu Schritt 2 weiter.

Optional: USB-Datenausgabe

Die Daten lassen sich zusätzlich über die USB-Schnittstelle ausgeben (z.B. für den direkten Anschluss an einen Computer oder Raspberry Pi). Das wird über die Weboberfläche des WattWächters eingestellt und ist daher erst möglich, nachdem die WLAN-Verbindung hergestellt ist — siehe USB-Datenausgabe aktivieren am Ende der Seite.

Bei der Gen.1 wird der Betriebsmodus über Jumper-Positionen auf der Platine konfiguriert. Werksseitig ist der Wi-Fi-Modus voreingestellt.

Achtung

Trenne immer die Stromversorgung, bevor du das Gehäuse öffnest!

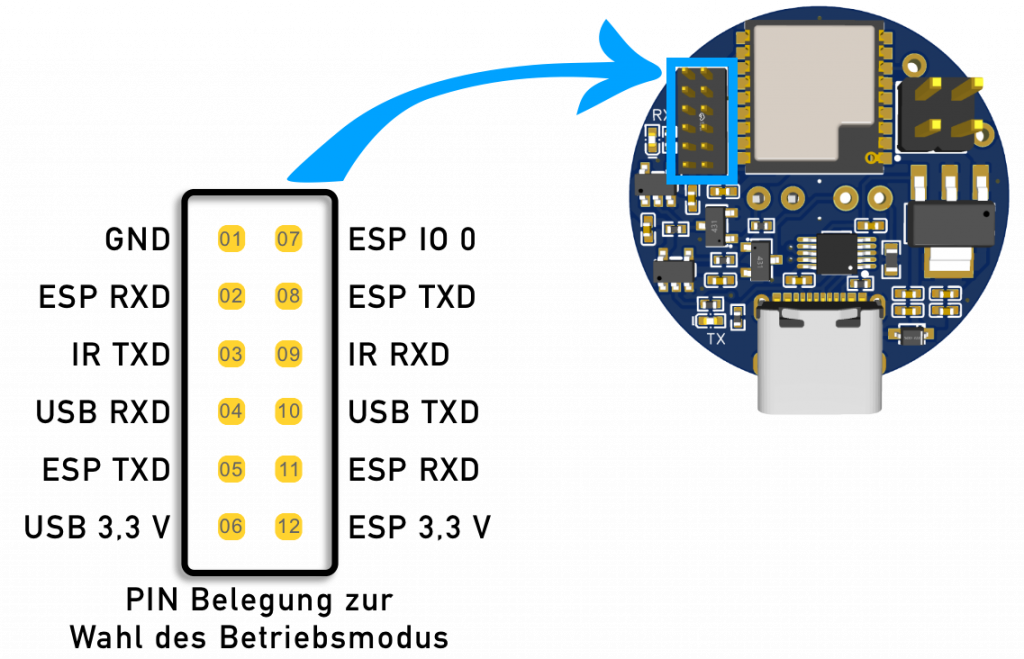

PIN-Belegung der Betriebsmodi:

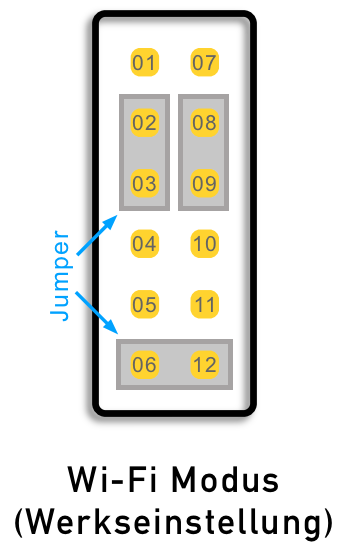

Wi-Fi-Modus (Werkseinstellung)

Im Wi-Fi-Modus integriert sich der WattWächter in dein bestehendes WLAN-Netzwerk. Die Daten können per Webbrowser oder MQTT abgerufen werden.

Jumper-Positionen:

• PIN 02 & 03
• PIN 08 & 09
• PIN 06 & 12

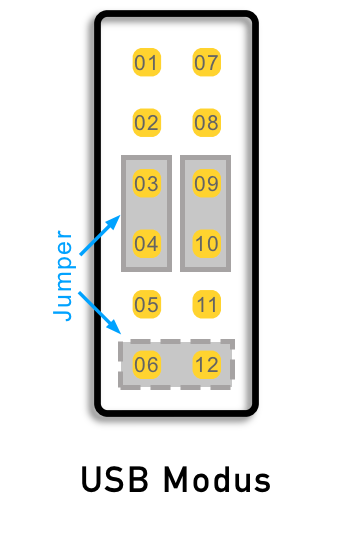

USB-Modus

Im USB-Modus überträgt der WattWächter die Daten direkt per USB-C an einen Computer oder Raspberry Pi. Das USB-Kabel dient gleichzeitig als Stromversorgung und Datenleitung.

Jumper-Positionen:

• PIN 03 & 04
• PIN 09 & 10
• Optional: PIN 06 & 12

2. Stromversorgung anschließen

Schließe den WattWächter über ein USB-C-Kabel an ein Netzteil (5 V, min. 500 mA, max. 15 W) oder ein Akkupack an. Die blaue LED (RX) leuchtet kontinuierlich, sobald der WattWächter mit Strom versorgt wird.

Powerbanks nicht empfohlen

Herkömmliche Powerbanks haben häufig eine Abschaltautomatik, die bei geringem Stromverbrauch (< 0,5 W) den Ausgang deaktiviert. Verwende stattdessen ein Akkupack ohne Abschaltautomatik.

USB-Modus

Im USB-Modus dient das USB-C-Kabel gleichzeitig als Stromversorgung und Datenleitung.

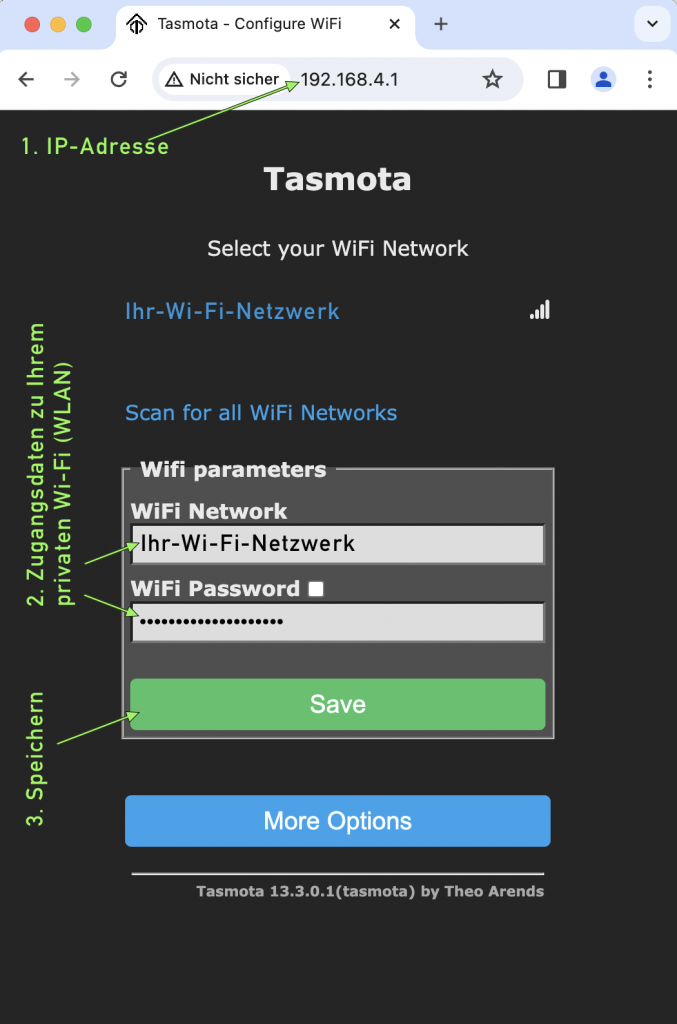

3. Wi-Fi einrichten

Nach dem Einschalten erstellt der WattWächter ein eigenes WLAN-Netzwerk mit dem Namen „WattWaechter-..." (gefolgt von einer Zahlen-Buchstaben-Kombination).

1. Verbinde dich mit diesem Netzwerk (kein Passwort erforderlich)
2. Öffne einen Webbrowser und rufe 192.168.4.1 auf
3. Wähle dein lokales WLAN-Netzwerk aus und gib das Passwort ein

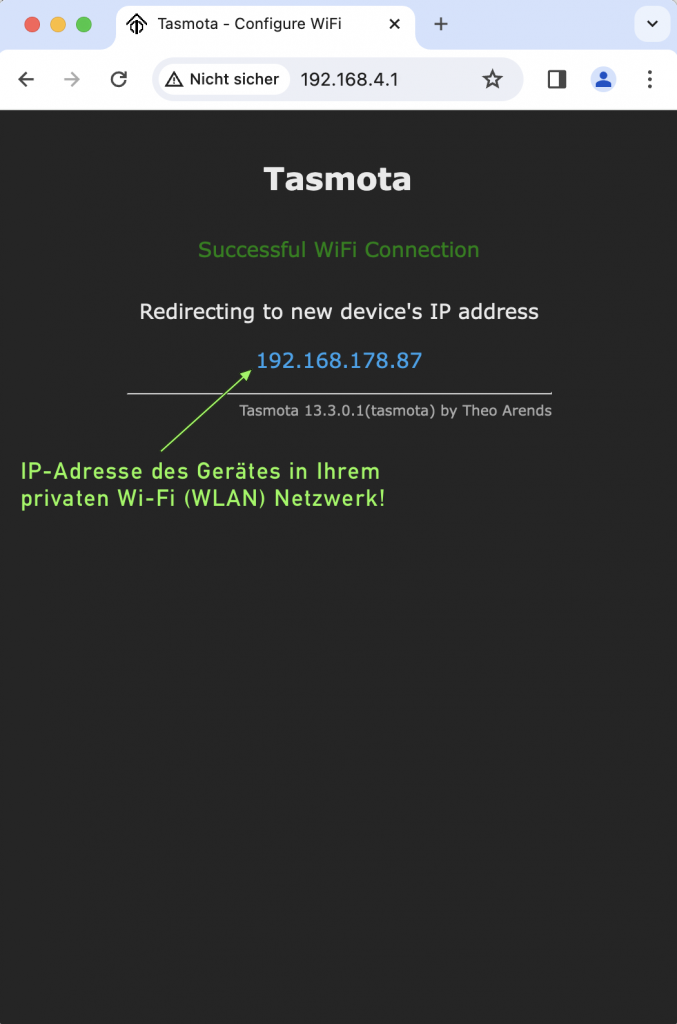

Nach erfolgreicher Verbindung zeigt der WattWächter seine neue lokale IP-Adresse an.

Tipp

Notiere dir die angezeigte IP-Adresse – über diese erreichst du das Webinterface des WattWächters in deinem lokalen Netzwerk.

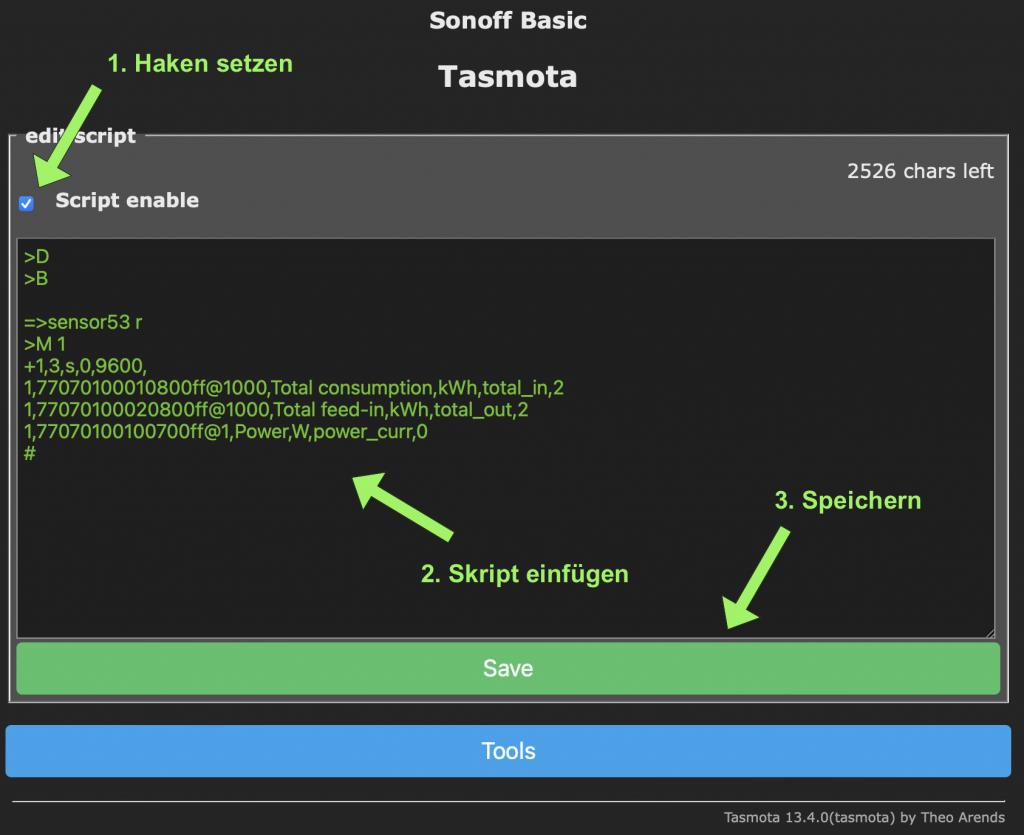

4. Leseskript konfigurieren

Je nach Zählertyp muss ein passendes Leseskript konfiguriert werden. Eine Übersicht der verfügbaren Skripte findest du unter Zähler-Skripte.

1. Öffne das Webinterface des WattWächters über die zuvor notierte IP-Adresse
2. Navigiere zu Tools → Edit Script
3. Aktiviere das Kontrollkästchen Script enable
4. Füge das vollständige Skript für deinen Zählertyp ein
5. Klicke auf Save

5. Lesekopf positionieren

Der WattWächter hält magnetisch am Zähler. Positioniere ihn direkt über der IR-Schnittstelle (Infrarot-Dioden) deines SmartMeters – üblicherweise mit dem Kabel nach oben.

PIN-Freischaltung erforderlich

Damit dein Zähler die Messdaten per Infrarot überträgt, muss die erweiterte Datenanzeige am Zähler freigeschaltet sein. Dazu benötigst du den PIN-Code deines Netzbetreibers. Gib diesen direkt am Zähler ein und setze anschließend im Zählermenü PIN auf Off und Inf auf On.

Sobald alles korrekt eingerichtet ist, werden die Messwerte im Webinterface des WattWächters angezeigt.

Optional: USB-Datenausgabe aktivieren (Gen.2)

Bei der Gen.2 ist der Wi-Fi-Modus immer aktiv. Zusätzlich lassen sich die Daten parallel über die USB-Schnittstelle ausgeben — z.B. um den WattWächter direkt an einen Computer oder Raspberry Pi anzuschließen.

Erst nach der WLAN-Einrichtung möglich

Die USB-Datenausgabe wird über die Konsole bzw. Weboberfläche des WattWächters aktiviert. Diese erreichst du erst, nachdem du die WLAN-Verbindung hergestellt hast (Schritt 3).

Variante 1 — Per Konsolenbefehl (einmalig)

Öffne die Konsole des WattWächters und gib folgenden Befehl ein:

sensor53 u1

Die USB-Datenausgabe ist sofort aktiv. Sie wird nicht dauerhaft gespeichert und ist nach einem Neustart wieder ausgeschaltet.

Variante 2 — Per Skript (dauerhaft beim Start)

Damit die USB-Datenausgabe nach jedem Neustart automatisch aktiv ist, trage im Skript-Editor (Konsole → Skript bearbeiten) im Boot-Block >B folgende Zeile ein:

>B
=>sensor53 u1

Nach dem Speichern und einem Neustart aktiviert der WattWächter die USB-Datenausgabe automatisch beim Hochfahren.
