WattWächter TTL¶
Beim WattWächter TTL handelt es sich um einen reinen IR-Lesekopf für Maker und Bastler. Das Gerät enthält ausschließlich die Sende- und Empfangselektronik – zur Steuerung und Auswertung wird eine externe Auswerteelektronik benötigt. Das bietet maximale Flexibilität für eigene Projekte.
Einsatzbereiche¶
Der WattWächter TTL eignet sich als Erweiterungsmodul in Kombination mit:
- WattWächter WiFi/USB (Kaskadierung von bis zu 4 Geräten)
- D1 Mini / ESP8266
- ESP32
- Raspberry Pi
- Arduino
- Andere Mikrocontroller mit TTL-Schnittstelle
Funktionen¶
- Lesen und Senden von Zählerdaten per Infrarot
- TTL-Schnittstelle mit RX / TX
- Betriebsspannung 3–5 V (direkt kompatibel mit 3,3 V und 5 V Boards, kein Level-Shifter nötig)
- Eingebauter Verpolungsschutz
- Starker Neodym-Ringmagnet für sicheren Halt am Zähler
- Schraubklemmen – kein Löten erforderlich
- Ca. 1 m Anschlusskabel vormontiert
Anschluss / Pinbelegung¶
Der WattWächter TTL wird über 4 Adern mit der Auswerteelektronik verbunden:
| Kabelfarbe | Funktion | Anschluss am Board |
|---|---|---|
| Braun | VCC (3–5 V) | 3.3V oder 5V |
| Grün | RX (Datenempfang) | RX (z. B. GPIO3) |
| Gelb | TX (Datensendung) | TX (z. B. GPIO1) |
| Weiß | GND | GND |
Hinweis
Die Leitungen werden 1:1 verbunden (RX → RX, TX → TX), da die Kreuzung bereits auf der Platine des WattWächters erfolgt. Die gelbe TX-Leitung ist für die meisten Zähler optional (nur zum Senden von Befehlen an den Zähler benötigt).
Baudrate
Die Standard-Baudrate für SML-Zähler beträgt 9600 Baud.
Lieferumfang¶

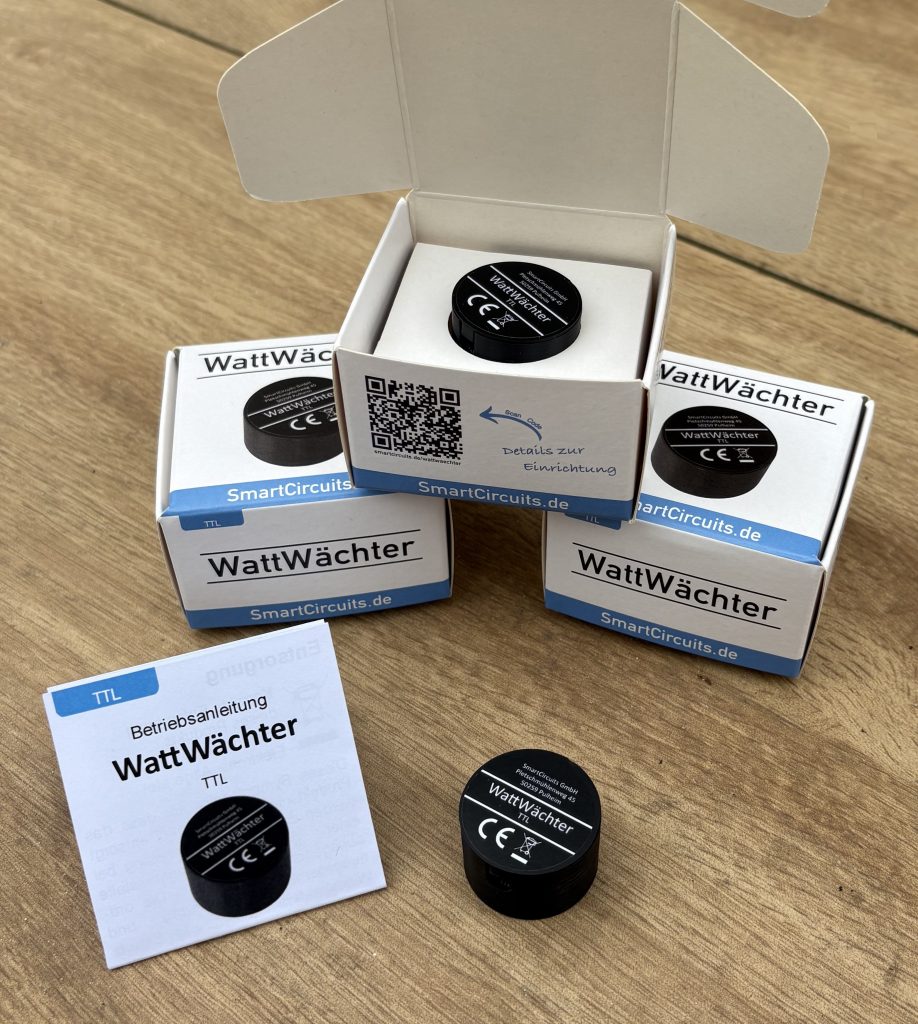

- WattWächter TTL IR-Lese-/Schreibkopf
- Ca. 1 m vormontiertes Anschlusskabel
- Kurzanleitung mit QR-Codes
Zusätzlich benötigt:
- Auswerteelektronik (D1 Mini, ESP32, Raspberry Pi o. ä.)
- Eigene Firmware/Software
- Programmierkenntnisse
Technische Daten¶
| Eigenschaft | Spezifikation |
|---|---|
| Abmessungen (D × H) | Ø32 mm × 21 mm |
| Gewicht | 25 g |
| Haltekraft Magnet | ca. 8,5 kg |
| Gehäusematerial | PLA |
| Datenübertragung | TTL RX / TX |
| Stromversorgung | DC 3,3–5 V |
| Anschluss | Schraubklemmen (4-polig) |
| Kabellänge | ca. 1 m (vormontiert) |
| Leistungsaufnahme | < 0,5 W |
| Betriebstemperatur | 10 °C – 50 °C |
| Wellenlänge IR-LED | 850 nm |
| Fotoempfindlichkeit | 880–1120 nm |
